Wstęp
DS5602 to ręczny przewodowy skaner kodów kreskowych 2D wyposażony w 30-pikselową kamerę z globalną ekspozycją i doskonałą wydajnością odczytu.
Może z łatwością odczytać kody kreskowe na różnych nośnikach, takich jak papier, produkty, ekrany itp.
Można go głównie zastosować do płatności mobilnych, skanowania kodów kreskowych towarów, liczenia zapasów itp.
Wygląd

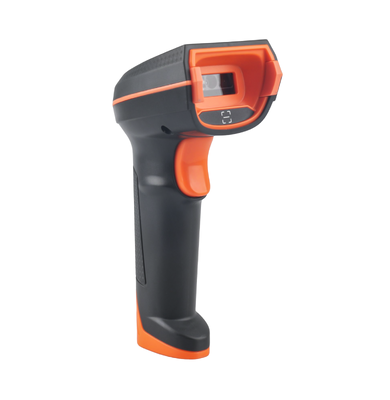

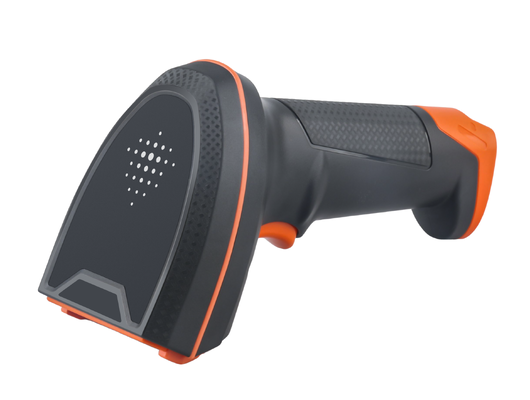

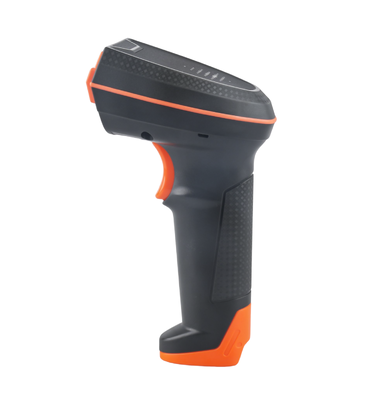

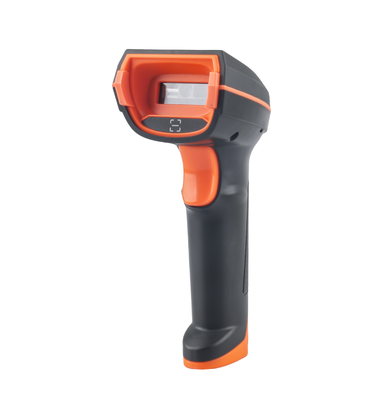

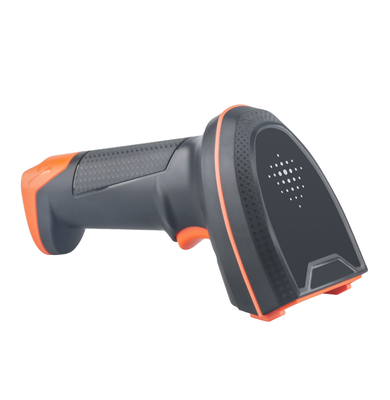

Poniższy obraz przedstawia wygląd DS5602 ze wskaźnikiem skanowania i gniazdem dźwiękowym nad nim. Z przodu znajduje się okienko do skanowania kodów kreskowych, interfejs przewodowy w dolnym kierunku oraz przycisk na uchwycie.
Uwaga:
> Aby zachować doskonałą wydajność odczytu skanera, należy utrzymywać produkt w czystości.
> Do czyszczenia okna należy używać miękkiej ściereczki. Nie pryskaj szybą żadnym płynem.
Cechy produktu
> Może z łatwością zidentyfikować wszystkie popularne kody kreskowe 1D i 2D dostępne na rynku dzięki wysokowydajnemu MCU.
> Kamera z globalną ekspozycją o rozdzielczości 1280*1024 pikseli może z łatwością odczytać kody kreskowe o wielkości powyżej 3 MIL, aby sprostać potrzebom codziennego skanowania.
> Może z łatwością odczytać kody kreskowe na papierze, druku, plastiku i ekranie dzięki technologii obrazowania 2D.
> Obsługuje wiele trybów pracy, aby spełnić różne wymagania dotyczące czytania.
> Jest wyposażony w podpowiedzi wibracyjne.
> Posiada odłączane kable i podwójne interfejsy (USB (USB-KBW, USB-COM), RS232 (opcjonalnie)).
> Ma wysoką kompatybilność i obsługuje WINDOWS, Android i każdy system domowy.
> Obsługuje aktualizacje online, rozwój dostosowany do indywidualnych potrzeb i rozwój wtórny.
> Jest odporny na upadki i wibracje dzięki wysoce zintegrowanej dwuwymiarowej strukturze dekodowania.
> Ma laserową teksturę, widoczną teksturę i doskonałe wrażenia dotykowe.
Port komunikacyjny
Aby skaner mógł działać, musi być podłączony do hosta, którym może być komputer główny, maszyna POS, mikrokontroler, host z systemem Android lub inne inteligentne urządzenie końcowe z interfejsem USB lub RS232.
1. Interfejs USB hosta [żeńskie złącze USB]
2. Interfejs hosta RS232 [męski DB9]

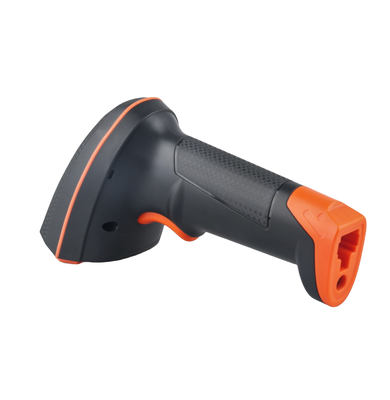

Interfejs przewodowy
USB
RS232
Schemat drutu
USB
RS232
Wymiar struktury
Jednostka:mm
Wydajność
| Tryb komunikacji | USB(USB-KBW,USB-COM),RS232(Oopcjonalnie) |
| Transduktor | Globalna migawka CMOS |
| Piksel | 1 300 000 pikseli, 1280*1024 |
| Precyzja czytania | ≥3 mil/0,076 mm (PCS90%, KOD 39) |
| Głębia ostrości | 30 mm ~ 500 mm (różne zakresy kodów kreskowych) |
| Szybkość dekodowania | 65CM/S |
| Tryb skanowania | Ręczne, automatyczne wykrywanie, sterowanie poleceniami |
| Tryb podpowiedzi | Dioda LED, brzęczyk |
| Perspektywiczny | 41° * 31° |
| Kąt czytania | Rolka: ± 360°, nachylenie: ± 60°, pochylenie: ± 55° |
| | Warunki testowe: CODE39,10mil/0,25mm,PCS90% |
| Kontrast wydruku | ≥15% |
| Oświetlenie otoczenia | Ciemne otoczenie, naturalne światło w pomieszczeniach |
| System kodowy | 1D: UPC-A, UPC-E, EAN-8, EAN-13, kod 128, GS1-128, kod 39, kod 32, kod 93, kod 11, przeplatane 2 z 5, matryca 2 z 5, przemysłowe 2 z 5 (proste 2 z 5), Codabar (NW-7), MSI, GS1 Pasek danych (wielokierunkowy, ograniczony, rozszerzony) itp. 2D: kod QR, kod Micro QR, macierz danych, PDF417, Micro PDF 417, Aztec itp. |
Parametry mechaniczne/elektryczne
| Waga produktu | 148g (skaner) |
| Wymiar wyglądu | Dł. 168,5 mm * szer. 70,0 mm * wys. 91,0 mm |
| Długość drutu | 1,8 metra |
| Typ interfejsu | USB męski, żeński DB9 |
| Wejście zasilania | Napięcie stałe 5V 1A |
| Aktualny | 230 mA (średnia praca), 33 mA (tryb gotowości) |
Środowisko pracy
| Temperatura pracy | -20 ℃ do 50 ℃ |
| Temperatura przechowywania | -40 ℃ do 70 ℃ |
| Wilgotność robocza | 5% do 95% (bez kondensacji) |
| Test wibracji w transporcie | 10 godzin przy 125 obr./min |
Lista części zamiennych
| Kabel | USB: służy do łączenia skanera i hosta w celu komunikacji i ładowania. |
| | RS232(otwarcie):W zestawie znajduje się głowica zasilacza prądu stałego umożliwiająca podłączenie skanera do hosta i komunikację szeregową.
|
| | USBkabel zasilający (otwarcie):Służy do podłączenia skanera do hosta zasilacza i do zasilania portu szeregowego. |
| Zasilacz (otwór) | Wyjście: DC5V 1A, wejście: AC100~240V 50~60Hz, może być użyte do zasilania portu szeregowego. |
> Sprawdź, które porty są dostępne na Twoim hoście, aby wybrać odpowiedni typ produktu.
> Jeśli to konieczne, skontaktuj się z producentem, aby dostosować typ interfejsu, którego potrzebujesz.
